  • OptiFiber® Pro OTDR (OFP)

    产品型号:OFP-100-S OFP-100-M OFP-100-Q

    品      牌:FLUKE

    ● 智能手机界面的 OTDR

    ● 业界最短事件和衰减死区

    ● 以快速的设定和追踪时间加速光纤验证

    ● SmartLoop 技术可在单次测试中对两条光纤进行测试,从而无需到连接的远端执行测试。

    ● 通过“DataCenter OTDR™”模式和 EventMap™ 视图简化使用方式

  • 型号介绍

  • 详细参数

  • 型号/选件

  • 资料下载

  • 演示视频








OptiFiber Pro OTDR

                ----光纤 OTDR 测试仪








智能手机用户界面



大多数 OTDR 都需要应付大量复杂情况,使用户界面难以浏览和阅读。OptiFiber Pro 结合新的“手势”界面技术和电容触摸屏为您提供了新的用户友好 OTDR。


    优势:

● 使用单击和重击来选择和滚动菜单项

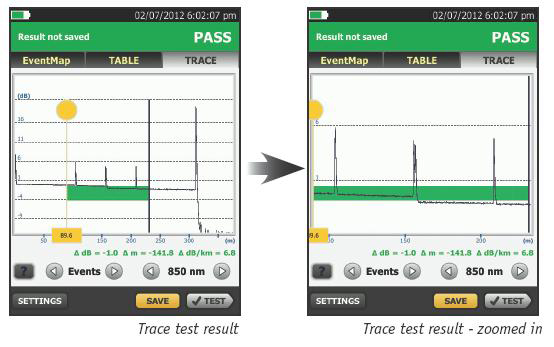

● 多点触摸收缩可方便地调整光纤曲线的显示比例

● 以任务为中心的设备可减少前后屏的翻动次数

● 电容触摸屏不像传统触摸屏幕那样需要校准

● 根据环境显示的屏幕帮助可为用户提供更多信息或问题解决建议






为数据中心优化



根据服务器虚拟化和服务器、网络存储之间的多兆连接的发展需求,数据中心架构采用了更多跳接线和密集拓扑连接器,使有长死区的电信级 OTDR 无效。OptiFiber Pro 不仅使在数据中心部署光纤成为可能,更提供了准确的的迅速解决问题的解决方案。

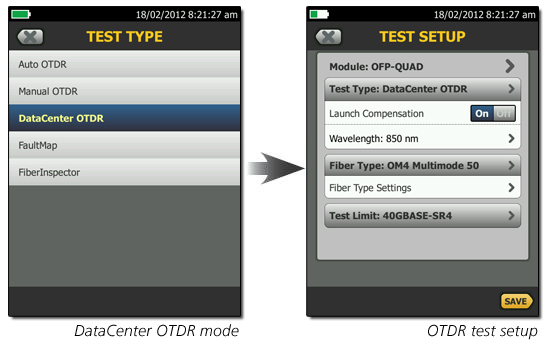

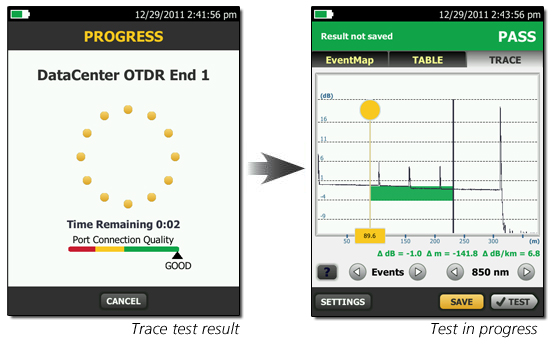

只需简单的一键选择,用户即可进入 DataCenter OTDR 模式 - 无需再进行 OTDR 的设置。DataCenter OTDR 模式自动检测 OTDR 参数 - 端点检测算法,脉冲宽度等 - 而不会被短连接或连接器的数量干扰。

     优势:

● 超短事件和衰减死区可精确地定位事件和光纤连接中的故障

● DataCenter OTDR™ 模式自动配置并迅速测试数据中心光纤

● EventMap 功能以无需扫描分析专业知识即可看懂的方式说明光纤事件





SmartLoop OTDR



SmartLoop OTDR 能够在一次测试中自动测试和分析两根光纤,同时满足标准的要求。此套专利申请流程可自动根据单独通过/失败分析、显示和报告将两条光纤分离。它不仅可将测试时间至少减半,还能够在无需将 OTDR 移至远端点的情况下获得即时双向平均测试结果。SmartLoop OTDR 不仅可使作业完成更加快速,由于 OTDR 无需移至远端点,所以还能够在很难到达远端点甚至是危险的环境下进一步增强测试的容易度及速度。除了更快地完成任务之外,SmartLoop 还满足标准对于在双向测试中将接入光纤和尾纤留在初始位置的要求。


利用 SmartLoop 正确且快速地完成测试 - 在所有 OptiFiber Pro 模块中均免费包含。








灵活而有效的独特认证

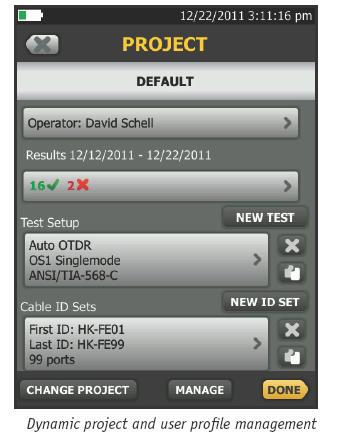

合理安排日常使用对更大化 OTDR 的价值有重要意义。项目经理可通过 OptiFiber Pro 内置的项目管理定义各用户的角色、设置和关联要执行的任务 – 使 OTDR 成为可计划、检查、认证和报告的万能光纤测试工具。


OptiFiber Pro 允许工作流程计划人员根据项目创建和管理操作员和工作配置 - 定义的工作或电缆 ID 可分配给特定操作员,从而提高了工作效率。您还可方便地查看各项目的进展和状态。


    优势:

● 全面的 OTDR 功能可根据各操作员的工作分配保证光纤性能。

● 强大的项目管理功能可清晰地为操作员分配任务以促进 OTDR 共享

● 利用完成/失败结果可方便地监控工作进展

● 屏幕帮助可帮助您生成报告并上传到 LinkWare™ 应用程序







光纤端面检查和认证

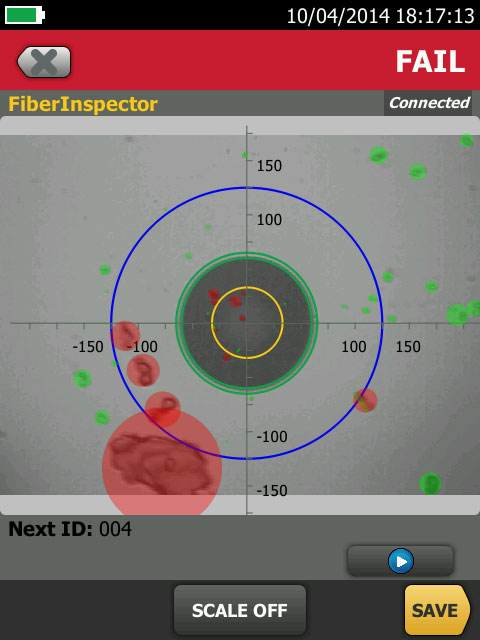

OptiFiber Pro 整合了 FiberInspector Pro 视频检查系统,藉此您可对端口或跳线内的光纤端面进行快速检查和确认。这是种符合 IEC 61300-3-35标准的 1 秒钟自动“通过/失败”认证,可消除人为主观因素,让每个人变成光纤检测专家。其结果将与 OptiFiber Pro 的 OTDR 结果一同保存于认证报告中。






其它主要特点

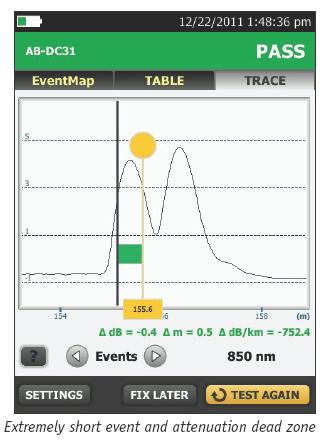

超短事件和衰减死区

OptiFiber Pro 利用成熟的光学技术为所有 OTDR 提供超短事件死区(MM 通常为 0.5 m)和衰减死区(MM 通常为 2.2 m,SM 通常 为 3.6 m)。这种技术优势使 OptiFiber Pro 能够检测超近距离故障,而这是目前富连接器数据中心和数据存储环境中的其它 OTDR 无法做到的。






每波长两秒扫描

OptiFiber Pro 的划时代意义在于其采集速度。在“快速测试”模式下,每波长只需短短两秒即可采集到一套完整数据。OptiFiber Pro 然后分析数据并将其作为 EventMap、Table 或 Trace 显示出来。最终结果是使用了更少的时间,从而可将更多时间用到其它工作上。

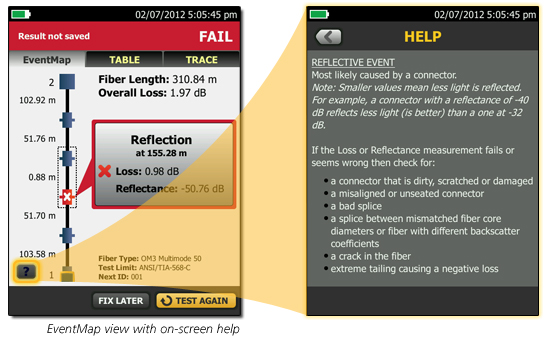

屏幕帮助 – 修正措施

屏幕“帮助”可在各测试步骤中显示用于解决光纤问题的修正措施建议。这些“帮助”是与环境相关的,使用户能够迅速找到可能的解决方案。左下角灰色图标中清晰地显示了详细的修正措施建议。






LinkWare™ Live 测试结果管理服务



LinkWare Live 是云式服务,任何人均可在任何设备上随时随地管理认证工作。通过 LinkWare Live,您可以

● 了解每项任务的每次测试。使用任意智能设备即可查看任意项目的情况,分析每一次测试,即时获得错误设置或线缆 ID 的通知。

● 良好的开始是成功的一半。使用计算机或平板定义线缆 ID 和测试设置。然后将其发送到测试现场的测试仪或 Brother 打印机,实现无错误测试以及粘贴标签。

● 确保您的测试仪处于最新状态。标准随时可能在没有通知的情况下发生变化,而过时的测试报告可能意味着数小时的重新测试。LinkWare Live 能够自动保证测试仪保持更新。

● 不要再把时间和汽油浪费在送测试仪回办公室上。通过 Wi-Fi 直接将测试结果从工作场所上传到 LinkWare Live,然后自动下载到正确的任务中,以使用 LinkWare PC 快速生成报告。

● 避免项目拖延。跟踪所有测试仪的最后使用位置并监控其状态,确保它们始终处于校准状态并运行新的固件。

● 支持所有 Versiv 型号:DSX CableAnalyzer 系列、CertiFiber Pro、OptiFiber Pro 和 FI-7000










OTDR 主要技术指标

  Multimode 模块 Singlemode 模块 Quad 模块
波长 850 nm +/- 10 nm
1300 nm +35/-15 nm
1310 nm +/- 25 nm
1550 nm +/- 30 nm
850 nm +/- 10 nm
1300 nm +35/-15 nm
1310 nm +/- 25 nm
1550 nm +/- 30 nm
兼容光纤类型 50/125 µm
62.5/125 µm
单模 50/125 µm
62.5/125 µm
单模
事件死区 1 850 nm :0.5 m(典型)
1300 nm :0.7 m(典型)
1310 nm :0.6 m(典型)
1550 nm :0.6 m(典型)
850 nm :0.5 m(典型)
1300 nm :0.7 m(典型)
1310 nm :0.6 m(典型)
1550 nm :0.6 m(典型)
衰减死区 2 850 nm :2.5 m(典型)
1300 nm :4.5 m(典型)
1310 nm :3.6 m(典型)
1550 nm :3.7 m(典型)
850 nm :2.5 m(典型)
1300 nm :4.5 m(典型)
1310 nm :3.6 m(典型)
1550 nm :3.7 m(典型)
动态范围3,5,6 850 nm :一般为 28 dB
1300 nm :一般为 30 dB
1310 nm :一般为 32 dB
1550 nm :一般为 30 dB
850 nm :一般为 28 dB
1300 nm :一般为 30 dB
1310 nm :一般为 32 dB
1550 nm :一般为 30 dB
最大距离范围设置 40 km 130 km MM:40 km
SM:130 km
距离测量范围 4,5,7,8,9,10 850 nm :9 km
1300 nm :35 km
1310 nm :80 km
1550 nm :130 km
850 nm :9 km
1300 nm :35 km
1310 nm :80 km
1550 nm :130 km
反射范围 4,5 850 nm :一般为 -14 dB 至 -57 dB
1300 nm :一般为 -14 dB 至 -62 dB
1310 nm :一般为 -14 dB 至 -65 dB
1550 nm :一般为 -14 dB 至 -65 dB
850 nm :一般为 -14 dB 至 -57 dB
1300 nm :一般为 -14 dB 至 -62 dB
1310 nm :一般为 -14 dB 至 -65dB
1550 nm :一般为 -14 dB 至 -65 dB
采样分辨率 3 cm 至 400 cm 3 cm 至 400 cm 3 cm 至 400 cm
脉冲宽度(额定) 850 nm :3, 5, 20, 40, 200 ns
1300 nm :3, 5, 20, 40, 200, 1000 ns
1310/1550 nm:3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns 850 nm :3, 5, 20, 40, 200 ns
1300 nm :3, 5, 20, 40, 200, 1000 ns
1310/1550 nm:3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns
测试时间(每波长) 自动设置:一般为 5 秒 自动设置:一般为 10 秒 自动设置:
MM – 一般为 5 秒
SM – 一般为 10 秒
快速测试设置:
一般为 2 秒
快速测试设置:
一般为 5 秒
快速测试设置:
MM – 一般为 2 秒
SM – 一般为 5 秒
最佳分辨率设置:
2 到 180 秒
最佳分辨率设置:
5 到 180 秒
最佳分辨率设置:
MM – 2 到 180 秒 M
SM – 5 到 180 秒
FaultMap 设置:
2 秒(一般),180 秒(最大)
FaultMap 设置:
10 秒(一般),180 秒(最大)
FaultMap 设置:
MM - 2 秒(一般),MM - 180 秒(最大)
SM - 10 秒(一般),SM - 180 秒(最大)
DataCenter OTDR 设置:
1 秒(一般在 850 nm),7 秒(最大)
DataCenter OTDR 设置:
20 秒(一般),40 秒(最大)
DataCenter OTDR 设置:
MM – 1 秒(一般在 850 nm) MM – 7 秒(最大)
SM – 20 秒(一般) SM – 40 秒(最大)
手动设置:
3,5,10,20,40,60,90,120,180 秒
手动设置:
3,5,10,20,40,60,90,120,180 秒
手动设置:
-3,5,10,20,40,60,90,120,180 秒 SM - 3,5,10,20,40,60,90,120,180 秒




其它主要技术指标

FiberInspector 探头技术指标
放大倍率 ~ 200X 带 OptiFiber Pro 显示
光源 蓝色 LED
电源 Versiv 主机
视野 (FOV) 水平:425 µm
垂直:320 µm
最小可检测微粒大小 0.5 µm
体积 大约 6.75 英寸 x 1.5 英寸(1175 毫米 x 35 毫米),无适配器端头
重量 200 g
温度范围 工作时:32°F 至 122°F (0 °C 到 +50 °C)
存放:-4°F 至 +158°F(-20°C 至 +70°C)
合格证 CE(使用主机时)
VFL 技术指标
开关控制 机械开关和触摸屏幕上的按钮
输出功率 316 μW (-5 dBm) = 峰值功率 = 1.0 mW (0 dBm)
工作波长 650 nm 额定
谱宽 (RMS) ±3 nm
输出模式 连续波和脉冲模式(2 Hz - 3 Hz 闪烁频率)
接头适配器 2.5 mm 通用
激光安全性(类别) II 类 CDRH 符合 EN 60825-2
一般规格
重量 带模块和电池的主机:3 磅,5 盎司(1.28 千克)
体积 带模块和电池的主机:2.625 英寸 x 5.25 英寸 x 11.0 英寸(6.67 厘米 x 13.33 厘米 x27.94 厘米)
电池 锂离子电池组,7.2 V
电池寿命 八小时自动 OTDR 运行,双波长,无视频探头连接,150 m 光纤
充电时间
测试仪关 电量从 10% 充到 90% 需四小时
测试仪开 测试仪开启时电量从 10% 充到 90% 需要六小时
环境技术指标
工作温度* -10ºC 至 45ºC
贮存温度 -10ºC 至 +60ºC
操作高度 4,000 m (13123 ft)
3200 米(10,500 英尺)带交流适配器
存储高度 12,000 米
EMC EN 61326-1




型号/名称 说明
OptiFiber Pro 型号

OptiFiber Pro 型号有 2 个版本:无线和非无线。无线版本含有用于 LinkWare Live 的 WiFi 适配器,以下国家/地区可以使用。非无线版本不含 WiFi 适配器,适用于 WiFi 适配器尚未通过认证的国家或不希望接收 Wi-Fi 适配器的客户。

OFP-100-M-W

OptiFiber Pro Multimode OTDR 套件。此工具包包含:(1) 个 Versiv 主机、(1) 个 OptiFiber Pro 多模 OTDR 模块、肩带、USB 接口电缆、Versiv 开源软件 CD、交流电充电器、WiFi 适配器、校准说明和入门指南。请参见图片

OFP-100-M

OptiFiber Pro Multimode OTDR 套件。此工具包包含:(1) 个 Versiv 主机、(1) 个 OptiFiber Pro 多模 OTDR 模块、肩带、USB 接口电缆、Versiv 开源软件 CD、交流电充电器、校准说明和入门指南。请参见图片

OFP-100-MI-W

OptiFiber Pro Multimode OTDR 套件及检查套件。此工具包包括:(1) 个 Versiv 主机、(1) 个 OptiFiber Pro 多模 OTDR 模块、肩带、USB 接口电缆、Versiv 开源软件 CD、交流电充电器、(2) 个 Quick Clean 清洁器 (1.25/2.50 mm)、(2) 根 SC/LC 多模接入光纤 — 50 µm、(1) 个 OTDR 源端口可互换 LC 适配器、USB 光纤检查视频探头及 4 个端头、SC/SC Simplex 适配器、(2) 个接入光纤悬挂工具包、WiFi 适配器、校准说明和入门指南。请参见图片

OFP-100-MI

OptiFiber Pro Multimode OTDR 套件及检查套件。此工具包包括:(1) 个 Versiv 主机、(1) 个 OptiFiber Pro 多模 OTDR 模块、肩带、USB 接口电缆、Versiv 开源软件 CD、交流电充电器、(2) 个 Quick Clean 清洁器 (1.25/2.50 mm)、(2) 根 SC/LC 多模发射电缆 — 50 µm、(1) 个 OTDR 源端口可互换 LC 适配器、USB 光纤检查视频探头及 4 个探尖、SC/SC Simplex 适配器、(2) 个发射光纤悬挂工具包、校准说明和入门指南。请参见图片

OFP-100-S-W

OptiFiber Pro Singlemode OTDR 套件。此工具包包含:(1) 个 Versiv 主机、(1) 个 OptiFiber Pro 单模 OTDR 模块、肩带、USB 接口电缆、Versiv 开源软件 CD、交流电充电器、WiFi 适配器、校准说明和入门指南。请参见图片

OFP-100-S

OptiFiber Pro Singlemode OTDR 套件。此工具包包含:(1) 个 Versiv 主机、(1) 个 OptiFiber Pro 单模 OTDR 模块、肩带、USB 接口电缆、Versiv 开源软件 CD、交流电充电器、校准说明和入门指南。请参见图片

OFP-100-S/GLD
OFP-100-S 提供 1 年金牌支持服务。
OFP-100-SI-W

OptiFiber Pro Singlemode OTDR 套件及检查套件。此工具包包含:(1) 个 Versiv 主机、(1) 个 OptiFiber Pro 单模 OTDR 模块、肩带、USB 接口电缆、Versiv 开源软件 CD、交流电充电器、(2) 个 Quick Clean 清洁器 (1.25/2.50 mm)、(2) 根 SC/LC 单模接入光纤 — 50 µm、(1) 个 OTDR 源端口可互换 LC 适配器、USB 光纤检查视频探头及 4 个端头、SC/SC Simplex 适配器、(2) 个接入光纤悬挂工具包、WiFi 适配器、校准说明和入门指南。请参见图片

OFP-100-SI

OptiFiber Pro Singlemode OTDR 套件及检查套件。此工具包包含:(1) 个 Versiv 主机、(1) 个 OptiFiber Pro 单模 OTDR 模块、肩带、USB 接口电缆、Versiv 开源软件 CD、交流电充电器、(2) 个 Quick Clean 清洁器 (1.25/2.50 mm)、(2) 根 SC/LC 单模接入光纤 — 50 µm、(1) 个 OTDR 源端口可互换 LC 适配器、USB 光纤检查视频探头及 4 个端头、SC/SC Simplex 适配器、(2) 个接入光纤悬挂工具包、校准说明和入门指南。请参见图片

OFP-100-Q-W

OptiFiber Pro Quad OTDR 套件。此工具包包含:(1) 个 Versiv 主机、(1) 个 OptiFiber Pro 四模 OTDR 模块、肩带、USB 接口电缆、Versiv 开源软件 CD、交流电充电器、WiFi 适配器、校准说明和入门指南。请参见图片

OFP-100-Q-W/GLD

1 年金牌产品支持,适用于 OFP-100-Q(仅限美国和欧洲欧洲订购:OFP-100Q-W-INT/GLD).

OFP-100-Q

OptiFiber Pro Quad OTDR 套件。此工具包包含:(1) 个 Versiv 主机、(1) 个 OptiFiber Pro 四模 OTDR 模块、肩带、USB 接口电缆、Versiv 开源软件 CD、交流电充电器、校准说明和入门指南。请参见图片

OFP-100-Q/GLD
OFP-100-Q 提供 1 年金牌支持服务。
OFP-100-QI-W
OptiFiber Pro 四模 OTDR 带检查套件。此工具包包含:(1) 个 Versiv 主机、(1) 个 OptiFiber Pro Quad OTDR 模块、肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、交流电充电器、(2) 个 Quick Clean 清洁器 (1.25/2.50 mm)、(2) 根 SC/LC 多模接入光纤 — 50 µm、(2) 根 SC/LC 单模接入光纤 — 9 µm、(2) 个 OTDR 源端口可互换 LC 适配器、USB 光纤检查视频探头及 4 个端头、SC/SC Simplex 适配器、(2) 个接入光纤悬挂工具包、WiFi 适配器、校准说明和入门指南。请参见图片
OFP-100-QI-W/GLD

1 年金牌产品支持,适用于 OFP-100-QI(仅限美国和欧洲欧洲订购:OFP-100QIW-INT/GLD).

OFP-100-QI

OptiFiber Pro 四模 OTDR 带检查套件。此工具包包含:(1) 个 Versiv 主机、(1) 个 OptiFiber Pro Quad OTDR 模块、肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、交流电充电器、(2) 个 Quick Clean 清洁器 (1.25/2.50 mm)、(2) 根 SC/LC 多模发射电缆 — 50 µm、(2) 根 SC/LC 单模发射电缆 — 9 µm、(2) 个 OTDR 源端口可互换 LC 适配器、USB 光纤检查视频探头及 4 个探尖、SC/SC Simplex 适配器、(2) 个发射光纤悬挂工具包、校准说明和入门指南。请参见图片
