  • linkIQ

    值得您信赖的线缆测试。  您所需的网络测试。

    • 通过基于频率的测量,测量高达 10 千兆网络容量
    • 通过提供已连接交换机信息(交换机名称、端口号和 VLAN 信息)排除活动网络故障
    • 通过交换机协商和 PoE 负载测试安装 PoE 设备,并排除故障

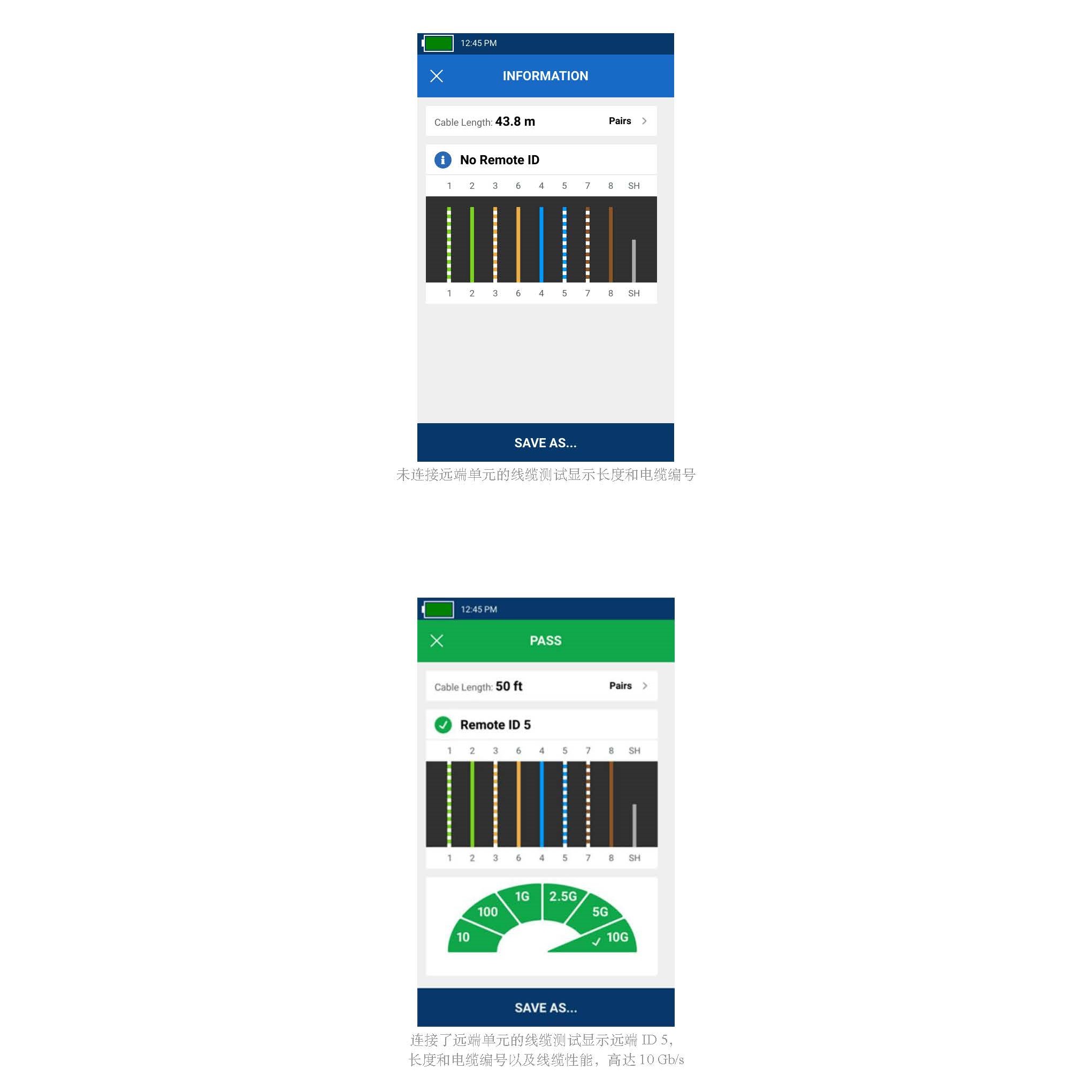

    • 图形化布线图和长度测试,以识别布线安装时发生的常见故障

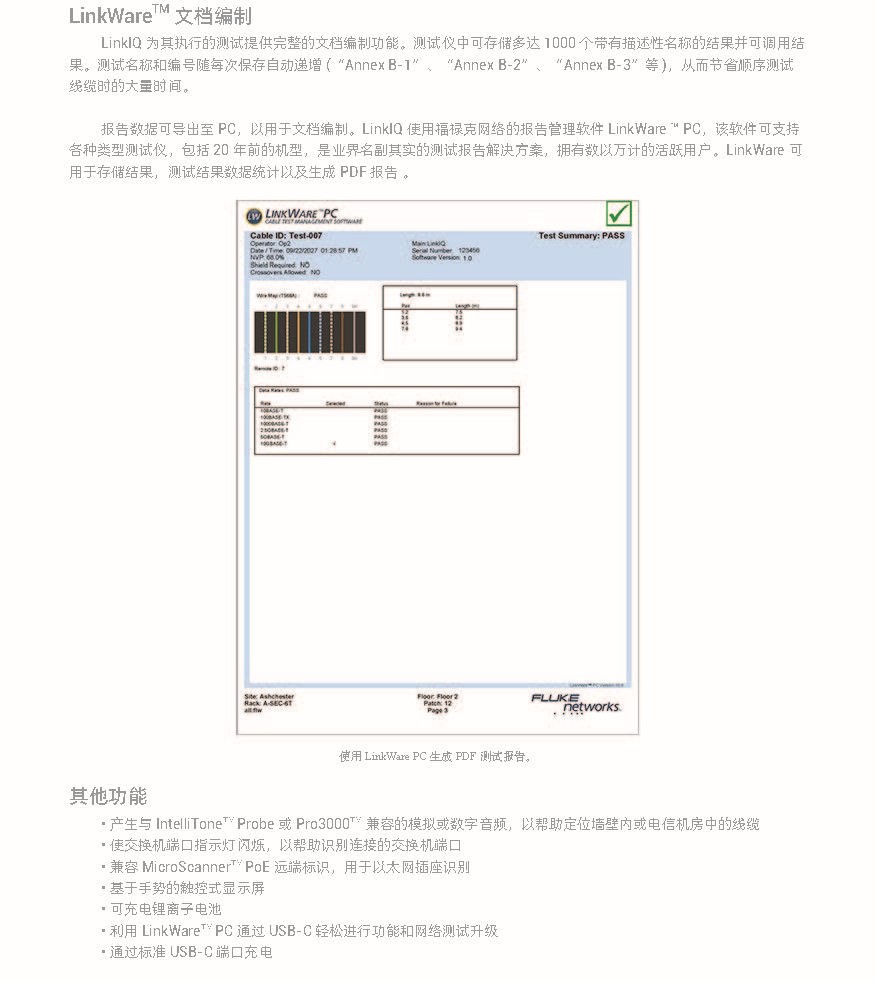

    • 通过 LinkWare™ PC 报告记录工作
    • 支持所有工业以太网协议(EtherNet/IP、PROFINET、EtherCAT 等)
    • 工业以太网套件支持工业连接器 (M8D、M12D、M12X)

    LinkIQ™ 网络 + 线缆测试仪旨在提供可靠的线缆测试,以及需要由网络测试专业人员完成的工作。 LinkIQ™ 通过基于频率的测量验证线缆性能(最高 10 千兆),并提供至故障位置的距离以及被测线缆的布线图。LinkIQ™ 还可执行最近位置的交换机诊断,以识别关键网络问题并验证交换机配置,且无需使用其他设备。其他功能包括模拟和数字音频发生器、端口闪烁、802.1x 身份验证、远程办公室定位器,以及通过 LinkWare™ PC 管理结果的功能。
  • 型号介绍

  • 详细参数

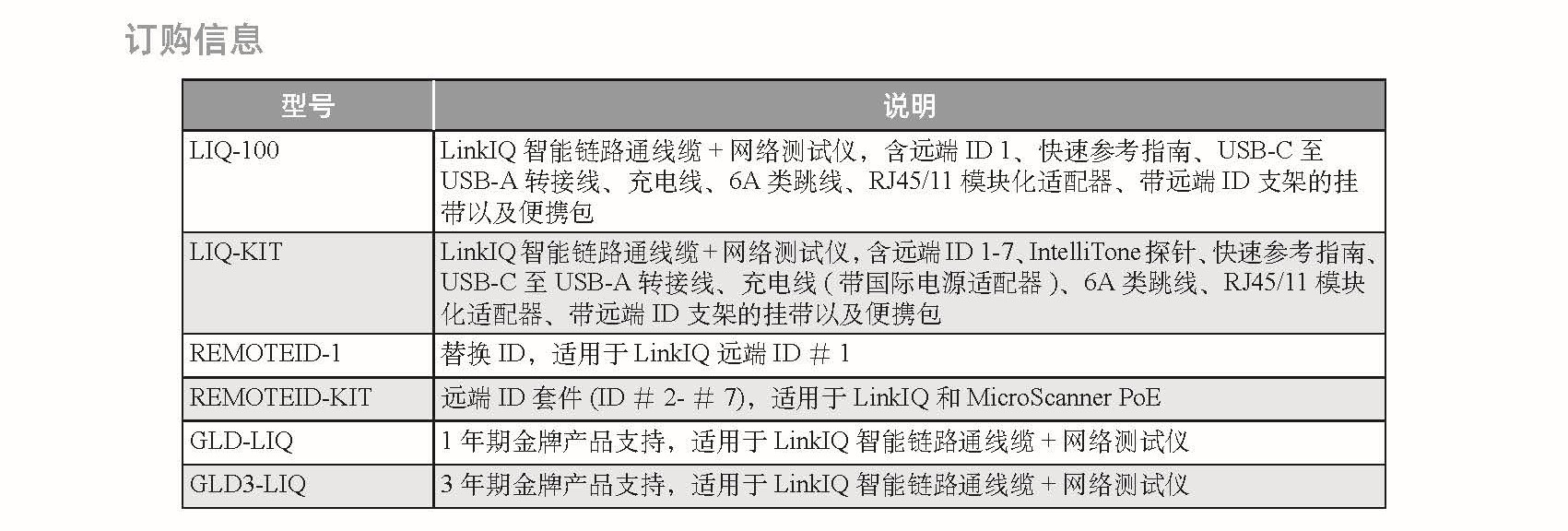

  • 型号/选件

  • 资料下载

  • 演示视频



LinkIQ 线缆 + 网络测试仪包括带远程 ID #1 的 RJ45-RJ45 跳线、交流充电器、RJ45/11 通用耦合器,以及便携箱

LIQ-100

GLD-LIQ

为一款 LinkIQ 主机提供 1 年金牌支持服务

GLD3-LIQ

为一款 LinkIQ 主机提供 3 年金牌支持服务





LinkIQ 线缆 + 网络测试仪包括 LinkIQ(带远程 ID #1-7、RJ45-RJ45 跳线、交流充电器、RJ45/11 通用耦合器、Intellitone Pro 200 探头和圆筒包便携箱







LinkIQ™ Cable + Network Tester with Multi-Connector Adapter with magnetic strap, RJ45 Remote-ID #1, Quick Reference Guide, USB-C to USB-A cable, 

Charging cable, Cat6A patch cord, RJ45 male to RJ45 female patch cord, RJ45/M12X patch cord, RJ45/M12D patch cord, RJ45/M8D patch cord, RJ45/11 Modular Adapter, Hanging strap with Remote ID holder, and duffle bag


LIQ-100-IE

GLD-LIQ-IE

1 Year Gold Support for LinkIQ™ Cable + Network Tester and Industrial Ethernet Remote Adapter 

GLD-3-LIQ-IE

3 Year Gold Support for LinkIQ™ Cable + Network Tester and Industrial Ethernet Remote Adapter 






LinkIQ™ Cable + Network Tester with Multi-Connector Adapter with magnetic strap, RJ45 Remote-IDs #1-7 with case, Intellitone Probe, Quick Reference Guide,

USB-C to USB-A cable, Charging cable, Cat6A patch cord, RJ45 male to RJ45 female patch cord, RJ45/M12X patch cord, RJ45/M12D patch cord, RJ45/M8D patch cord, RJ45/11 Modular Adapter, hanging strap with Remote ID holder, and duffle bag 





一般规格

功能

说明

用户界面所支持的语言

英语 (SW v1.0)

重量

1 磅 6 盎司(624 克)

电池

类型:Lithium-ion, 3.6 V, 6400 mAh
使用寿命:8 小时(典型)
充电时间:4.5小时
充电温度范围:0 °C 至 +40 °C

电源适配器

输入:100 to 240 VAC ±10%, 50/60Hz
输出:15 VDC,最高 2 A
二级

主机接口

USB C 型

显示屏

800 x 480 彩色电容式多点触控

体积

8.5 英寸 x 4.5 英寸

工作温度

0°C 至 45°C

贮存温度

-10°C 至 +60°C

相对工作湿度

0 % 至 90 %,0°C 至 35°C
0 % 至 70 %,35°C 至 45°C

操作高度

4,000 米
3,200 米,带交流适配器

振动

随机、2 g、5 Hz-500 Hz

接口

1 米接口,6 侧

主动网络诊断

功能

说明

诊断协议

链路层发现协议 (LLDP)
Cisco 发现协议 (CDP)
快速链路脉冲 (FLP)

最近距离的设备诊断(如果可通过诊断协议获得)

交换机名称
端口号
VLAN 名称
公告的数据速率
公告的双工

以太网供电兼容性

IEEE 802.3af/at (SW v1.0)
带签名电阻的硬件协商
与 LLDP/CDP 进行软件协商

以太网供电诊断

公告的功率等级(1 至 4)(SW v1.0)
公告的可用功率
供电线对
单一签名和双重签名诊断

以太网供电测量

负载电压 (V)
负载功率 (W)

端口闪烁

已连接端口的指示灯闪烁

线缆测试规范

功能

说明

测试端口

屏蔽 8 针模块插座支持 8 针模块 (RJ45) 插头。

调试自动测试

10GBASE-T、5GBASE-T、2.5GBASE-T、1000BASE-T、100BASE-TX、10BASE-T、仅布线图
测试速度:长度小于 70 米时为 6 秒

缆线类型

平衡双绞线布线
非屏蔽双绞线
屏蔽双绞线
2 对和/或 4 对

仅布线图测试

记录布线图
各个线对的长度
诊断串绕
用户可选择 T568A 或 T568B
用户可选择的交叉设置(直通、半交叉、全交叉)
测试速度:长度小于 120 米时为 1 秒

最大长度

305 米 (1000 英尺)

额定传输速度 (NVP)

用户可设置

音频发生器

生成可与 Fluke Networks IntelliTone 探头兼容的数字音频。
生成与通用模拟探头兼容的模拟音频。

远程 ID 定位器

使用远程 ID 终端识别多达 7 个唯一端口或办公室插座

配件

REMOTEID-1
REMOTEID-KIT
MS-IE-适配器工具包
