OM5电缆标准有什么特点？
发布时间：2022-06-24
- 分享到:
-
-
-
-
-
OM5以前被称为宽带多模光纤或WB MMF，随着标准被广泛讨论，现在终于具体化，它已经成为热门话题。那么OM5到底是什么呢？最简单的是，它是OM4光纤的一个版本，在953 nm处具有额外的带宽特性。但当然，这还不是全部。
电信行业协会（TIA）于2014年10月发起了一个工作组，以制定支持短波分复用（SWDM）传输的宽带多模光纤（WBMMF）50/125μm标准指南。TIA-492AAE标准于2016年6月发布。IEC WB MMF标准预计将于2017年初完成。
OM5有什么不同？
OM5光学和机械属性符合OM4 50/125μm规范，并包括953 nm有效模式带宽和衰减的附加规范。WB MMF旨在使用垂直腔表面发射激光（VCSEL）收发器在846至953 nm波长范围内工作。
什么是SWDM？
SWDM是一种专有的波分复用（WDM）技术，在850至940 nm范围内使用四个波长。SWDM收发器设计为使用2光纤连接到带有OM3/OM4的收发器。SWDM VCSEL收发器预计将在2017年实现商业化。
SWDM能否在OM5上使用？
对SWDM收发器与OM3/OM4/OM5光纤连接解决方案兼容。
预计的SWDM数据速率和距离是多少？

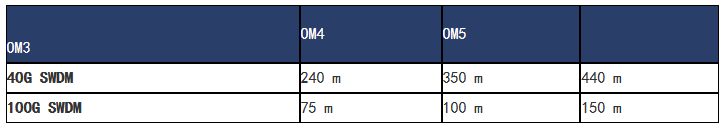

下表给出了40/100GbE的预期最大运行距离。
指定的OM5有效模式带宽（EMB）值是多少？
教统局≥4700兆赫?850海里时的公里数
教统局≥2470兆赫?953海里时的公里数
OM3/OM4 EMB值与OM5相比如何？
对于2000/4700 MHz的OM3/OM4，EMB仅规定为850 nm?公里。OM5 EMB值规定为850和953 nm。
为什么OM5 EMB在953 nm时比850 nm低？
最好的系统性能是通过低色散和高EMB的组合来实现的。对于典型的光纤，理想的零色散波长出现在1310nm处。由于953nm比850nm更接近1310nm，因此色散更低，因此EMB要求更低，以实现如下所示的相同系统性能
在以太网和光纤通道等光传输标准中指定的OM5？
没有规定OM5或SWDM的传输标准。传输标准通常只包括一种基于经济、商业和技术标准选择的多模光纤变体。并行传输是数据速率的默认多模光纤变体≥40克。
OM5将使用什么颜色的电缆护套？
TIA已将石灰绿指定为OM5的官方电缆护套颜色。
这种新技术是否需要一种新的双工光纤连接极性方法？
不可以。最终用户预计将部署带有Base-8或Base-12 MTPR主干电缆和MTP到LC模块或线束的解决方案，以接入2光纤LC互连。
是否需要在850和953nm处进行现场信道损耗测量？
否。符合要求的850nm现场信道损耗测量可用于证明953nm信道损耗符合要求。以上就是OM5电缆标准的特点讲解。
